4 ส่วนหลักของตลับลูกปืนเม็ดกลมร่องลึกมีอะไรบ้าง?

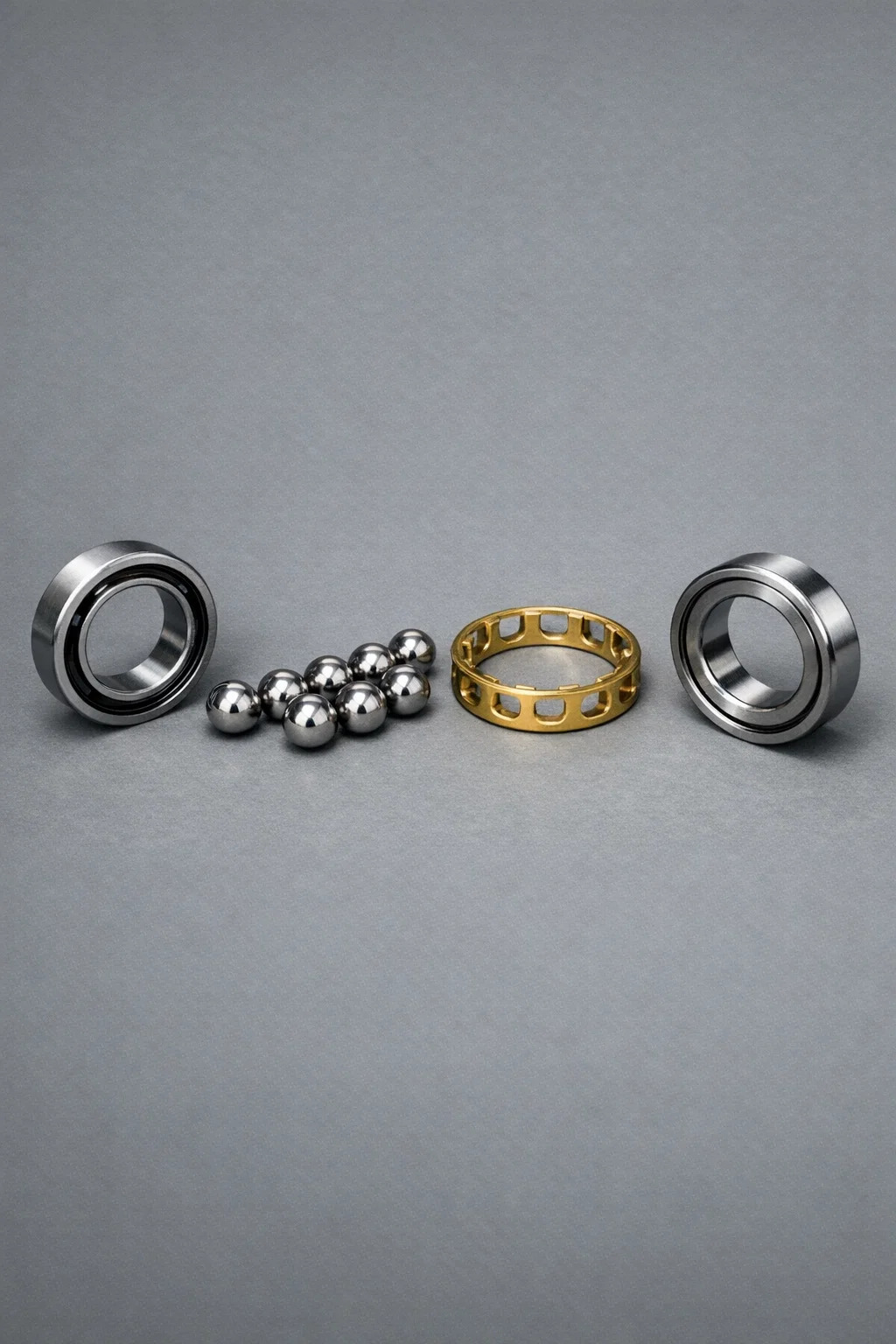

เพื่อทำความเข้าใจ ก ตลับลูกปืนเม็ดกลมร่องลึก เพียงแยกชิ้นส่วนออกก็เผยให้เห็นโครงสร้างที่เรียบง่ายและชัดเจน มันเหมือนกับ "แซนวิชที่มีความแม่นยำ" ที่ออกแบบมาอย่างพิถีพิถัน โดยส่วนใหญ่ประกอบด้วยสี่ส่วน:

1. วงแหวนรอบนอก

ตำแหน่ง: นี่คือวงแหวนรอบนอกสุดของตลับลูกปืน
ฟังก์ชั่น: พื้นผิวด้านนอกมักจะยึดติดกับฐานหรือตัวเครื่องของเครื่อง ด้านในของวงแหวนรอบนอกมี "ร่องน้ำ" ที่เป็นวงกลมร่องลึก
ความเข้าใจง่ายๆ: มันเหมือนกับ "กำแพง" ทรงกลมที่ยึดชิ้นส่วนทั้งหมดให้เข้าที่ เป็นรางด้านนอกให้ลูกเหล็กวิ่งต่อไป

2. วงแหวนด้านใน

ตำแหน่ง: นี่คือวงแหวนด้านในสุดของตลับลูกปืน
ฟังก์ชั่น: รูด้านในติดตั้งเข้ากับเพลาหมุนโดยตรง ด้านนอกของวงแหวนด้านในยังมี "ร่องน้ำ" ร่องลึกอยู่ตรงข้ามกับรางของวงแหวนรอบนอก
ความเข้าใจง่ายๆ: มันคือ "เสื้อผ้าที่แนบสนิท" ของเพลาที่หมุนอย่างรวดเร็วพร้อมกับเพลา และทำงานร่วมกับวงแหวนรอบนอกเพื่อสร้างชั้นเพื่อให้ลูกเหล็กม้วนเข้ามา

3. ลูกเหล็ก / องค์ประกอบกลิ้ง

ตำแหน่ง: คั่นระหว่างร่องของวงแหวนด้านในและด้านนอก
ฟังก์ชั่น: สิ่งเหล่านี้เป็นส่วนที่ทำหน้าที่ "วิ่ง" จริงๆ พวกเขาลดแรงเสียดทานให้เหลือน้อยที่สุดโดยการกลิ้งแทนการเลื่อน
ความเข้าใจง่ายๆ: เช่นเดียวกับล้อที่อยู่ด้านล่างของโรลเลอร์สเก็ต เนื่องจากลูกบอลกลมเรียบเหล่านี้ เพลาจึงหมุนได้อย่างราบรื่นราวกับได้รับการหล่อลื่น

4.กรง/รีเทนเนอร์

ตำแหน่ง: เหมือนกรงเล็บเล็กๆ ที่แยกลูกเหล็กออกทีละลูก
ฟังก์ชัน: หน้าที่ของมันคือรักษาลูกเหล็กให้ "อยู่ในแนว" หากไม่มีมัน ลูกเหล็กก็จะรวมตัวกันและชนกัน และตลับลูกปืนจะไม่สามารถหมุนได้
ความเข้าใจง่ายๆ: เป็น "เจ้าหน้าที่วินัย" ในการแบก รับรองว่าลูกเหล็กแต่ละลูกจะอยู่ในตำแหน่งของตัวเอง โดยไม่วิ่งไปรอบๆ หรือชนกัน
